Prečo sa môj nárazový postrekovač prestane otáčať? Príčiny a opravy

Krátka odpoveď: Prečo sa váš nárazový postrekovač prestane otáčať

Nárazový postrekovač sa prestane otáčať predovšetkým kvôli nedostatočný tlak vody, upchatá tryska, poškodená alebo opotrebovaná pružina ramena deflektora, nečistoty uviaznuté v hnacom mechanizme alebo zadreté otočné ložisko . Vo väčšine prípadov je oprava jednoduchá a nevyžaduje žiadne špeciálne nástroje. Presné pochopenie toho, ktorý komponent zlyhal, vám ušetrí čas, peniaze a frustráciu z pozorovania, ako váš trávnik vysychá, zatiaľ čo vy budete slepo odstraňovať problémy.

Nárazové postrekovače - niekedy nazývané impulzné postrekovače - fungujú na nádherne jednoduchom mechanickom princípe. Voda vyteká z trysky pod tlakom, narazí na zaťažené rameno deflektora, odtlačí ho nabok a pružina ho zaskočí späť. Tento opakovaný náraz otáča hlavicu postrekovača postupne okolo jej oblúka. Keď sa niektorý z týchto krokov pokazí, celá rotácia sa zastaví. Nasledujúce časti podrobne prechádzajú každým známym režimom zlyhania spolu s konkrétnymi krokmi na diagnostiku a nápravu každého z nich.

Ako v skutočnosti funguje nárazový postrekovač

Pred diagnostikovaním problémov pomôže pochopiť mechaniku hry. Typický nárazový postrekovač pozostáva z nasledujúcich kľúčových komponentov:

• Tryska: Ovláda prietok a vzor striekania. Zvyčajne mosadz alebo plast s priemerom od 3/32 palca do 5/32 palca.
• Rameno deflektora (rameno kladiva): Sklopná páka s malou deflektorovou lopatkou, ktorá zachytáva prúd vody. Rameno je odpružené, takže sa po každom údere vráti späť.
• jar: Uchováva energiu, keď je rameno deflektora odsunuté nabok a uvoľňuje ju, aby zapadlo rameno späť do prúdu, čím sa vytvorí „náraz“, ktorý poháňa rotáciu.
• Otočné ložisko (puzdro): Centrálny otočný kĺb, na ktorom sa otáča hlava. Typicky vyrobené z mosadze alebo polyméru.
• Vypínacie obojky (oblúkové zarážky): Nastaviteľné plôšky, ktoré obmedzujú a definujú oblúk otáčania – zvyčajne sa nastavujú kdekoľvek od 25° do 360°.
• Stúpačka a základňa: Závitový prívod sa pripája k vášmu prívodu vody a stúpačka zdvihne hlavu nad trávnik.

Každý rotačný cyklus zahŕňa vodný prúd narážajúci na vychyľovaciu lopatku, tlačí rameno smerom von proti pružine, potom sila pružiny vracia rameno s dostatočnou hybnosťou, aby postrčila hlavu o zlomok stupňa. Počas stoviek cyklov za minútu to vytvára hladké otáčanie. Ak je pružina príliš slabá, rameno príliš tuhé alebo tlak vody príliš nízky, rameno sa buď nevráti dostatočne rýchlo, alebo vôbec nevydá impulz potrebný na pohyb hlavy.

Nízky tlak vody: najčastejší vinník

Najčastejším dôvodom, prečo sa nárazový postrekovač prestane otáčať, je nedostatočný tlak vody . Väčšina nárazových postrekovačov je určená na prevádzku medzi 30 a 50 PSI (libier na štvorcový palec) . Keď tlak klesne pod približne 25 PSI, prúd vody nemá dostatočnú silu na to, aby odtlačil rameno deflektora nabok s dostatočnou energiou. Rameno sa môže slabo trepotať alebo sa vôbec nehýbať a hlava zostáva zmrazená v jednej polohe.

Známky, že problémom je tlak

• Postrekovač strieka vodu, ale hlava sa sotva pohybuje alebo sa otáča veľmi pomaly.
• Viacero postrekovačov v rovnakej zóne funguje súčasne zle.
• Výkon sa výrazne zlepší, keď súčasne beží menej postrekovacích hláv.
• Vodu súčasne využívajú susedia alebo iné domáce spotrebiče.

Ako skontrolovať a opraviť problémy s tlakom

Pripojte jednoduchý tlakomer – dostupný za menej ako 15 dolárov v každom železiarstve – na podbradník na hadicu v blízkosti zóny postrekovača. Spustite zónu a odčítajte dynamický (tečúci) tlak. Ak ukazuje pod 30 PSI, máte problém s tlakom. Bežné príčiny a riešenia zahŕňajú:

• Príliš veľa hláv na zónu: Znížte počet aktívnych hláv alebo rozdeľte zónu na dve samostatné zóny.
• Čiastočne uzavretý prívodný ventil: Nájdite hlavný uzáver zavlažovania a uistite sa, že je úplne otvorený. Ventil, ktorý je otvorený iba na 75 %, môže znížiť tlak o 10–15 PSI.
• Poddimenzované prívodné vedenie: ½-palcové vedenie napájajúce viac ako tri alebo štyri nárazové postrekovače ich zvyčajne zbaví tlaku. Inovácia na ¾-palcové potrubie môže obnoviť 8–12 PSI v bežných obytných zariadeniach.
• Pokles tlaku v obci: Niektoré vodárenské spoločnosti znižujú tlak v hlavnom potrubí počas hodín špičky. Naplánovaním zavlažovania na skoré ráno (pred 6:00) sa tomu často vyhnete.
• Porucha regulátora tlaku: Ak má váš dom redukčný ventil (PRV) a zlyhal, môžete mať buď veľmi nízky alebo nepravidelne kolísajúci tlak. Inštalatér môže nahradiť PRV za 150 – 350 USD v závislosti od miesta.

Upchatá tryska alebo nečistoty vo vodnej ceste

Čiastočne alebo úplne upchatá tryska obmedzuje prúd vody, ktorý poháňa rameno deflektora. Dokonca aj malé zníženie rýchlosti prúdu môže stačiť na zabránenie rotácie. Trysky nárazových postrekovačov majú otvory zvyčajne s priemerom medzi 0,09 a 0,18 palca – dostatočne malé na to, aby jediné zrnko piesku, kúsok rúry alebo úlomok koreňového materiálu mohlo spôsobiť upchatie.

Identifikácia upchatej trysky

Zapnite vodu a sledujte vzor striekania. Zdravý nárazový postrekovač vytvára čistý a tesný prúd. Upchatá tryska vytvára slabý, difúzny sprej, nepravidelný tvar vejára alebo vôbec žiadny prúd – aj keď je tlak v potrubí primeraný. Môžete si tiež všimnúť trhnutie ramena deflektora bez úplného švihu.

Čistenie trysky krok za krokom

1. Vypnite prívod vody do postrekovača.
2. Odskrutkujte trysku z hlavice postrekovača. Väčšina trysiek nárazových postrekovačov má závit a odoberá sa o štvrť otáčky proti smeru hodinových ručičiek, alebo môžu byť držané malým prídržným kolíkom.
3. Držte trysku nahor, aby ste skontrolovali viditeľnú prekážku.
4. Namočte trysku do bieleho octu na 15–30 minút, ak je prítomný minerálny kameň (bežné v oblastiach s tvrdou vodou nad 200 mg/l).
5. Na jemné čistenie otvoru použite tenký drôt, špáradlo alebo nástroj na čistenie trysiek, ktorý je súčasťou mnohých súprav postrekovačov. Nikdy nepoužívajte vrták – zväčší otvor a natrvalo zmení prietok.
6. Prepláchnite trysku tak, že cez ňu pustíte vodu smerom dozadu.
7. Preinštalujte a otestujte.

Ak je upchávanie opakujúcim sa problémom, nainštalujte a Y-sitkový filter na prívodnom potrubí pred vašimi postrekovačmi. Sieťový filter so 150 mesh stojí 10 – 25 USD a eliminuje väčšinu nečistôt skôr, ako sa dostanú do trysky.

Opotrebovaná, slabá alebo zlomená pružina ramena deflektora

Pružina na ramene deflektora je srdcom nárazového mechanizmu. Časom – najmä v postrekovačoch vystavených UV žiareniu, teplotným extrémom alebo minerálnej vode – tento prameň stráca napätie, koroduje alebo sa úplne zlomí. Pružina, ktorá stratila čo i len 20 – 30 % svojho pôvodného napätia, už nemusí vrátiť rameno dostatočnou silou na otáčanie hlavy , aj keď je tlak vody a stav trysky úplne v poriadku.

Diagnostika chybnej pružiny

Pri vypnutej vode manuálne zatlačte rameno deflektora do strany a uvoľnite ho. Dobrá pružina by mala pevne a počuteľne zacvaknúť rameno. Ak sa rameno pomaly posúva späť, vracia sa len čiastočne, alebo môžete vidieť viditeľnú koróziu alebo prasknutie cievky, problémom je pružina. Na mnohých nárazových postrekovačoch je pružina malá torzná cievka pripevnená k otočnému bodu ramena deflektora.

Výmena pružiny

K dispozícii sú náhradné pružiny pre bežné značky ako Rain Bird, Nelson a Orbit 2 – 8 dolárov a zvyčajne sa dodávajú vo viacerých baleniach. Ak chcete nahradiť:

1. Odstráňte rameno deflektora stlačením prídržnej spony alebo vysunutím otočného čapu v závislosti od vášho modelu.
2. Pred odstránením starej pružiny si všimnite jej orientáciu – ak je to užitočné, urobte fotografiu.
3. Zaveste novú pružinu na rameno a kotviaci bod tela v rovnakej konfigurácii.
4. Znovu nasaďte rameno a pred spustením vody otestujte manuálne zaklapnutie.

Ak nemôžete získať presnú náhradnú pružinu, zvyčajne je ekonomickejšie vymeniť celú hlavicu postrekovača. Kvalitná mosadzná nárazová postrekovacia hlavica stojí 8 – 20 $ a vydrží viacnásobné výmeny pružín, ak je telo v prevádzke už niekoľko rokov.

Zadreté alebo skorodované otočné ložisko

Ložisko čapu - centrálne puzdro, okolo ktorého sa otáča celá hlava - sa môže zadretnúť v dôsledku nahromadenia minerálov, korózie alebo fyzického poškodenia. Pri zadretí ložiska ani dokonale fungujúci nárazový mechanizmus nedokáže otáčať hlavou, pretože v stredovom kĺbe je príliš veľké trenie.

Ako otestovať ložisko

Pri vypnutej vode skúste ručne otáčať hlavicou postrekovača. Správne fungujúca hlava by sa mala voľne otáčať s minimálnym odporom — mali by ste ňou byť schopní otáčať dvoma prstami takmer bez námahy. Ak je hlava stuhnutá, vyžaduje silu alebo sa vôbec neotáča, ložisko je ohrozené.

Uvoľnenie tuhého ložiska

• Ľahká korózia alebo vodný kameň: Na otočný kĺb naneste penetračné mazivo ako WD-40 alebo špeciálne mazivo na postrekovače. Ručne pohybujte hlavou dopredu a dozadu 2–3 minúty. V prípade potreby opakujte, potom pred pokračovaním v zavlažovaní opláchnite vodou.
• Veľký vodný kameň (oblasti s tvrdou vodou): Demontujte hlavu, otočné komponenty namočte na 1–2 hodiny do roztoku bieleho octu 50/50, vydrhnite malou kefkou, opláchnite a znova zložte.
• Fyzické poškodenie: Ak je ložisko prasknuté, ryhované alebo zdeformované, jedinou spoľahlivou opravou je výmena. Vo väčšine nárazových postrekovačov je otočná zostava integrálna s telom, čo znamená, že je potrebné vymeniť celú hlavu.

Na ložiská nárazových postrekovačov nepoužívajte silné mazivo – priťahuje nečistoty a problém časom zhoršuje. Pre dlhodobú údržbu otočného čapu je vhodnejšie naniesť tenkú vrstvu lubrikantu na báze silikónu.

Nesprávne nastavenie alebo poškodenie vypínacieho goliera

Nárazové postrekovače používajú jednu alebo dve nastaviteľné spúšťacie objímky (tiež nazývané oblúkové dorazy alebo reverzné objímky) na definovanie oblúka otáčania. Tieto objímky sedia na tele postrekovača a sú zachytené malým jazýčkom na otočnej hlave. Keď hlava dosiahne golier, očko preklopí rameno deflektora na opačnú stranu, čím sa obráti smer otáčania. Ak golier skĺzol, zlomil sa alebo bol vytlačený zo svojej polohy, hlava sa môže v tomto bode zastaviť a už sa nikdy neobráti – čo vytvára dojem, že rotácia úplne prestala.

Kontrola a nastavenie vypínacích golierov

Zapnite vodu a sledujte, ako sa hlava otáča. Ak sa zastaví v určitom bode a rameno deflektora sa zdá byť zaseknuté v jednej polohe, skontrolujte na tomto mieste vypínaciu objímku. Objímka by mala byť pevne usadená vo svojej drážke a mala by byť správne naklonená, aby hladko zapadla do otočného jazýčka.

• Posuňte obojok do novej polohy na tele a vyskúšajte, či sa hlava teraz správne obracia.
• Ak je pútko goliera prasknuté alebo odlomené, vymeňte ho. Mnoho výrobcov predáva súpravy náhradných golierov za 3 až 7 dolárov.
• Pre rotáciu v celom kruhu (360°) by sa reverzná objímka mala úplne odstrániť alebo umiestniť tak, aby počas normálnej prevádzky nezapadla.

Nečistoty uviaznuté v mechanizme ramena deflektora

Nárazové postrekovače namontované na nadzemných stúpačkách sú obzvlášť citlivé na uviaznutie nečistôt medzi ramenom deflektora a telom postrekovača. Odrezky trávy, malé kamienky, telá hmyzu, struky semien a iný organický materiál môžu zaseknúť rameno v otvorenej alebo zatvorenej polohe. To je bežné najmä v oblastiach, kde kosenie trávnika alebo rozháňanie vetra pravidelne prináša nečistoty do kontaktu s postrekovačom.

Odstraňovanie trosiek

Vypnite vodu a pozorne skontrolujte bod otáčania ramena deflektora. Pomocou tenkého nástroja – špáradlo alebo narovnaná kancelárska sponka – dobre preskúšajte otočný čap a odstráňte všetok materiál, ktorý bráni voľnému pohybu. Po odstránení viditeľných nečistôt nechajte krátko prejsť vodou cez postrekovač, aby ste vypláchli všetky zvyšné častice. Pred opustením postrekovača v prevádzke znova otestujte zaklapnutie ramena.

Ak je vniknutie nečistôt trvalým problémom, zvážte inštaláciu nárazového postrekovača na a vážená základňa s ochranným plášťom , alebo prechod na štýl výsuvného nárazového zavlažovača, ktorý drží hlavu pod zemou, keď sa nepoužíva.

Nadmerný tlak vody spôsobujúci zablokovanie hlavy

Zatiaľ čo nízky tlak je najbežnejším problémom súvisiacim s tlakom, nadmerne vysoký tlak môže tiež zastaviť správne otáčanie nárazového postrekovača. Keď tlak prekročí približne 60 – 70 PSI , prúd vody narazí na rameno deflektora príliš veľkou silou – rameno je zatlačené tak ďaleko dozadu, že prekročí svoju spätnú dráhu, alebo hydraulická sila v podstate prichytí rameno vo vychýlenej polohe bez toho, aby umožnila čisté zaskočenie. To sa prejavuje ako hlava, ktorá nepravidelne osciluje alebo jednoducho zostáva nehybná napriek silnému prúdu vody.

Diagnostika pretlaku

Použite manometer na prívodnom potrubí napájajúcom zónu. Ak dynamický tlak prekročí 55 PSI v bode pripojenia postrekovača, pravdepodobne k tomu prispieva pretlak. Medzi ďalšie príznaky patrí zahmlievanie alebo zahmlievanie na tryske (skôr jemné kvapôčky ako súvislý prúd), hluk vodného rázu v potrubí pri aktivácii zóny alebo časté poruchy membrány v susedných solenoidových ventiloch.

Riešenia pre vysoký tlak

• Nainštalujte a regulátor tlaku na prívodnom potrubí pred zavlažovacou zónou. Regulátory špecifické pre zóny, ktoré znižujú tlak na prednastavenú úroveň (zvyčajne 30 alebo 45 PSI), sú dostupné za 15 – 40 USD.
• Na zníženie prietoku a tým zníženie dynamického tlaku použite čiastočne uzavretý guľový ventil na prívode zóny. Toto je hrubé nastavenie, ale môže fungovať aj v zlom.
• Prepnite na väčšiu veľkosť trysky na nárazovom postrekovači, aby ste umožnili väčší prietok pri rovnakom tlaku, čo znižuje rýchlosť prúdu a silu nárazu ramena.

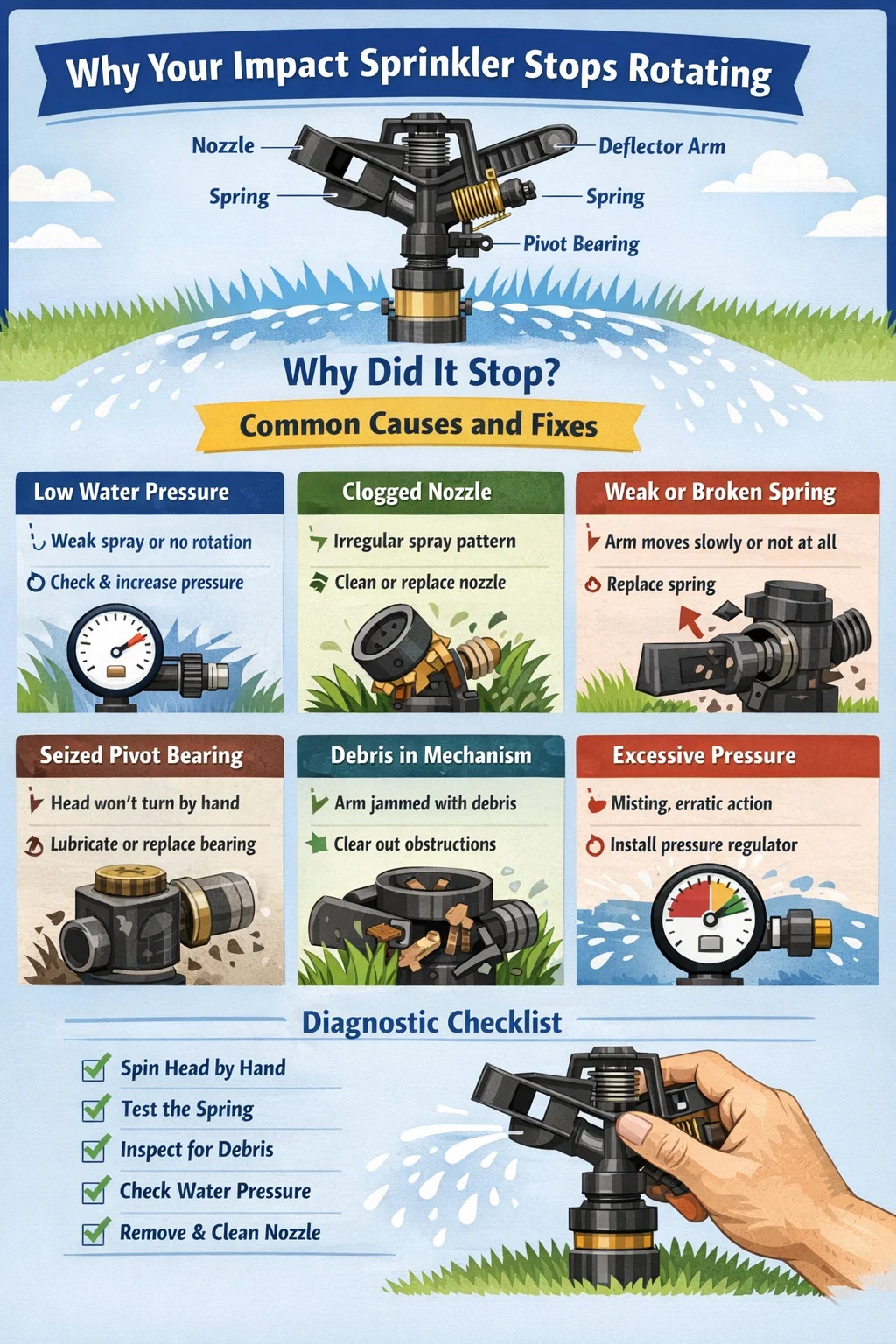

Porovnanie bežných režimov porúch v skratke

V tabuľke nižšie sú zhrnuté najbežnejšie dôvody, prečo sa nárazový postrekovač prestane otáčať, ako identifikovať jednotlivé problémy a typické náklady na ich odstránenie:

Diagnostický proces krok za krokom pre akýkoľvek nárazový postrekovač

Namiesto hádania postupujte podľa tejto logickej sekvencie vždy, keď sa váš nárazový zavlažovač prestane otáčať. Každý krok odstraňuje kategóriu príčiny pred prechodom na ďalší.

1. Skontrolujte rotáciu ruky: Pri vypnutej vode otáčajte hlavou rukou. Ak je tuhý, riešte ložisko čapu skôr, ako čokoľvek iné.
2. Otestujte pružinu ramena deflektora: Odtlačte rameno nabok a uvoľnite ho. Ak nezapadne pevne späť, pružinu treba vymeniť.
3. Skontrolujte, či nie sú viditeľné nečistoty: Pozrite sa okolo čapu ramena, trysky a oblasti vypínacej objímky, či neobsahujú cudzí materiál.
4. Zapnite vodu a sledujte: Všimnite si, či vôbec dochádza k rozstreku, kvalitu prúdu a ktorá časť rotačného cyklu zlyhá.
5. Zmerajte tlak: Na strane prívodu použite meradlo. Potvrďte, že zóna funguje medzi 30 a 55 PSI.
6. Odstráňte a skontrolujte trysku: Vyčistite alebo vymeňte podľa potreby na základe toho, čo nájdete.
7. Skontrolujte cestovné obojky: Skontrolujte, či sú správne umiestnené a neporušené, ak sa hlava zastaví v určitom bode.
8. Vymeňte hlavu, ak všetko ostatné zlyhá: Ak čistenie, nastavenie a mazanie problém nevyriešili, nová hlava je cenovo najefektívnejším riešením.

Preventívna údržba, aby sa nárazové postrekovače spoľahlivo otáčali

Väčšine problémov s nárazovými postrekovačmi sa dá predísť základnou sezónnou údržbou. Správne udržiavaná nárazová hlavica postrekovača vydrží 10-20 rokov v rezidenčných aplikáciách – významný rozdiel v porovnaní s jednotkami, ktorým sa nevenuje žiadna pozornosť a zlyhajú do 3–5 rokov.

Kontrolný zoznam jarného spustenia

• Pred pripojením postrekovačov vypláchnite prívodné potrubia, aby ste odstránili nečistoty, ktoré sa mohli nahromadiť počas zimnej odstávky.
• Skontrolujte každú hlavu postrekovača, či nemá praskliny, najmä okolo trysky a oblasti otočného čapu, kde cykly zmrazovania a rozmrazovania spôsobujú najväčšie škody.
• Otestujte pružinu ramena deflektora na každej hlave. Vymeňte všetky, ktoré stratili napätie.
• Skontrolujte, či sa otočné ložisko voľne otáča, a ak je hlava vôbec stuhnutá, naneste jemnú vrstvu silikónového maziva.
• Skontrolujte stav trysky a odstráňte všetky usadeniny a nečistoty.
• Skontrolujte, či sa polohy objímky dorazu oblúka počas skladovania alebo zmrazenia neposunuli.

Údržba počas sezóny

• Vykonajte vizuálnu kontrolu každej zóny raz za mesiac. Prejdite oblasťou, kým je systém spustený, a hľadajte hlavy, ktoré sa neotáčajú alebo striekajú neočakávaným smerom.
• Po kosení alebo akejkoľvek práci v blízkosti stúpačiek postrekovača skontrolujte, či sa do mechanizmu ramena nedostali žiadne nečistoty v dôsledku vibrácií zariadenia alebo vetra.
• Ak sa nachádzate v oblasti s tvrdou vodou (nad 150 mg/l uhličitanu vápenatého), zvážte v polovici sezóny krátke opláchnutie oblasti trysky octom, aby ste predišli usadzovaniu vodného kameňa.

Jesenné zazimovanie

• Pred prvým tvrdým mrazom vypustite alebo vyfúknite všetky vedenia, aby ste zabránili roztiahnutiu vody vo vnútri trysky a puzdra otočného čapu a prasknutiu hlavy.
• Ak sú hlavice na nadzemných stúpačkách, ktoré sa nedajú úplne vypustiť, odstráňte ich a uložte ich cez zimu do interiéru.
• Všimnite si všetky hlavy, ktoré vykazovali problémy počas sezóny, aby ste ich mohli riešiť skôr, než na jar, ako sa motať, keď sa zavlažovacia sezóna opäť začne.

Kedy radšej vymeniť ako opraviť

Sú situácie, kedy pokračovanie v oprave nie je to pravé. Zvážte výmenu celej hlavy nárazového postrekovača, keď:

• Hlava má viac ako 10–12 rokov a vyžadovala si niekoľko opráv v rámci jednej sezóny.
• Karoséria je prasknutá alebo vykazuje výraznú koróziu, ktorá ovplyvňuje štrukturálnu integritu.
• Náhradné diely (pružiny, trysky, objímky) pre váš konkrétny model už nie sú dostupné.
• Otočné ložisko je trvalo ryhované alebo drážkované a náhradné ložisko nie je k dispozícii samostatne.
• Celkové náklady na diely na opravu sa približujú alebo prevyšujú náklady na novú hlavu.

Nová mosadzná nárazová postrekovacia hlavica od renomovanej značky, ako je Rain Bird, Nelson alebo Orbit, zvyčajne stojí 10 – 25 dolárov . Vzhľadom na to, že jeden servisný hovor od dodávateľa zavlažovania môže trvať 75 – 150 USD za hodinu, oprava alebo výmena hláv nárazových postrekovačov vlastnými silami takmer vždy predstavuje lepšiu hodnotu – najmä ak ste problém správne diagnostikovali pomocou vyššie uvedených krokov.
